제품 세부 사항
원래 장소: 중국
브랜드 이름: OEM
인증: ISO,CE
결제 및 배송 조건
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 나무로 되는 케이스 표준 수출 포장
배달 시간: 10-20 일 작업 일
지불 조건: T/T, L/C, T/T, 서부 동맹
공급 능력: 상세한 인용에 기초를 두는
유형: |
드릴링 리그 설계 |
힘 (w): |
22-28kw |
전압: |
380V |
차원 (l*w*h): |
2177*950*1863 mm |
색깔: |
관례 |
특징: |
높은 드릴링 효율성 |
무게: |
1300kg |
힘 유형: |
디젤 엔진과 전기 |
유형: |
드릴링 리그 설계 |
힘 (w): |
22-28kw |
전압: |
380V |
차원 (l*w*h): |
2177*950*1863 mm |
색깔: |
관례 |
특징: |
높은 드릴링 효율성 |
무게: |
1300kg |
힘 유형: |
디젤 엔진과 전기 |

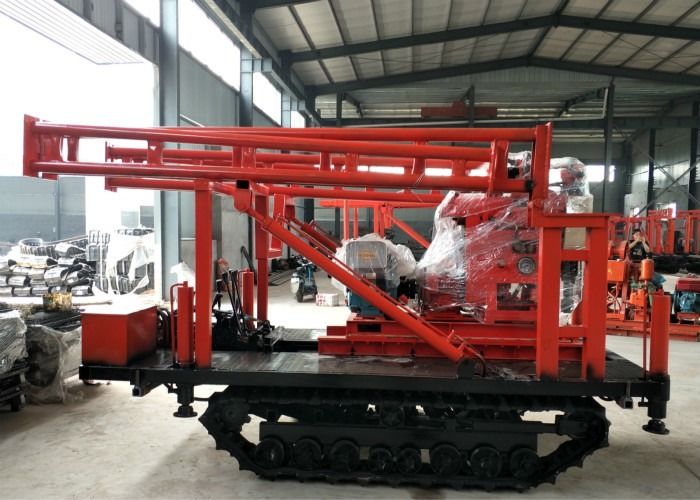

XY-2 다이아몬드 핵심 훈련 장비
제품 설명
XY-2 핵심 훈련은 지질 기업의 사용자 그리고 발달 둘 다의 증가 요구에 응하기 위하여 개발된 새로운 드릴링 리그 입니다. 그것은 지질 기술설계, 수력 전기 지질학 우물 및 크 직경 기술설계에 적용됩니다. 그것의 드릴용 날은 주로 다이아몬드와 텅스텐 기울ㄴ 그들입니다.
특징
XY-2 다이아몬드 핵심 의장은 경량과 수송하기 쉽습니다. 그것은 Deutz F3L 912 디젤 엔진을 채택합니다 또는 22KW 전동기 및 그것의 속도 범위는 넓습니다. 그것의 밧줄의 배열에게 감사는, 그것의 윈치 얽어 짜는 밧줄을 피하고 그것의 착용을 감속할 수 있습니다. 고속 수준에 달릴 때, 그것의 변속 장치 벨트는 다이아몬드 핵심에 고르지못한 대형에서 부드럽게 준비하고 그러므로 손상과 기계 고장의 위험을 감소시키는 수 있습니다.
주요 특징
1, 유압 먹이는 장치와 더불어, 높은 드릴링 효율성.
2의 회전하는 토크 큰 구멍 직경.
3개는, 비 깨달을 수 있는 기계장치를 죄는 공 카드로 갖춰, 극, 고능률을 거꾸로 했습니다.
4개에는, 의장 조밀한 구조, 작은 양, 라이트급 선수, 취급하게 쉬운 강한 분해의 이점이 있습니다.
기술적인 모수
1. 드릴링 수용량
|
드릴링 유형 |
드릴링 깊이 |
|
기초 더미 훈련 |
100m (328 피트) |
|
수력 전기 지질 좋은 훈련 |
150m (492 피트) |
|
핵심 훈련 |
600m (1968 피트) |
2. 회전 장치
|
힘 엔진의 유형 |
디젤 엔진 다이아몬드 핵심 의장 |
전동기 다이아몬드 핵심 의장 |
|
긍정적인 속도 (r/min) |
92, 152, 230, 330, 293, 485, 734 1056년 |
92, 152, 230, 330, 293, 485, 734 1056년 |
|
부정적인 속도 (r/min) |
81, 258 |
81, 258 |
|
최대. 스핀들의 토크 |
2.1 KN.m (1548 lbf.ft) |
2.1 KN.m (1548 lbf.ft) |
|
스핀들 I.D |
93mm (3.66 인치) |
93mm (3.66 인치) |
3. 호이스트
수용량 (밧줄의 단 하나 제 3의) 게양: 31300, 12600, 8800 N (7034, 2831, 1978 lbf)
철사 밧줄 (제 3의 밧줄)의 드는 속도: 0.64 1.05, 1.6, 2.3 m/s (2.1, 3.44, 5.25, 7.54 inch/s)
철사 밧줄 dia.: 12.5 mm (0.49 인치)
다이아몬드 핵심 의장의 드럼 dia: 194 mm (7.64 인치)
브레이크 변죽 dia.: 360 mm (14.17 인치)
드럼 길이: 150 mm (5.91 인치)
브레이크 대역폭: -90 mm (3.54 인치)
드럼 수용량: 80 m (262.4feet)
4. 여행 장치
다이아몬드 핵심 의장의 수축력 실린더 치기: 600 mm (23.62 인치)
교련 의장과 구멍 사이 거리: 420 mm (16.54 인치)
5. 압력을 가하는 체계
실린더 I.D.: 70 mm (2.76 인치)
실린더 막대 dia: 35 mm (1.38 인치)
최대. 다이아몬드 핵심 의장의 압력: 45 KN (10116 lbf)
최대. 양력: 60 KN (13488 lbf)
실린더 치기: 550 mm (21.65 인치)
6. 기름 펌프
유형: CBF-E416-AL 다이아몬드 핵심 의장
진지변환: 16 L /min (4.22 미국 갤런/분)
속도 (r/min): 1500년
일 압력: 8 Mpa (1160 psi)
최대. 압력: 20 Mpa (2901 psi)
7. 교련 막대
(1) 6각형 켈리: Φ89×79 mm, Φ76×66 mm, Φ60×53 mm
(Φ3.50×3.11 인치, Φ3.0×2.60 인치, Φ2.36×2.09 인치)
(2) Φ89 mm, Φ71 mm, Φ50 mm (Φ3.50 인치, Φ2.80 인치, Φ1.97 인치)
8. 힘 엔진
디젤 엔진 Deutz F3L 912 28KW (37.5HP)를 가진 다이아몬드 핵심 의장 1500 분당 회전수
전동기 Y180L-4 22KW (29.5HP)를 가진 다이아몬드 핵심 의장 1470 분당 회전수
9. 차원 (L×W×H): 2177×950×1863 mm (85.71×37.40×73.35 인치)
10. 교련의 무게 (내연 기관 없이): 대략 1300 kg (2867 lb)
