제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | 지하 수평한 무료한 기계 | 유형: | 크롤러 |
|---|---|---|---|
| 적용 가능한 기업: | 건축 작업, HDD 기계 | 엔진 힘: | 140 KW |
| 스핀들 속도: | 0-120 r/min | 전반적인 무게: | 12500 kg |
| 드릴링 방법: | 회전하는 | ||
| 하이 라이트: | Underground Horizontal Boring Machine,Engineering Machinery HDD Drilling Machine,HDD Horizontal Directional Drilling |
||

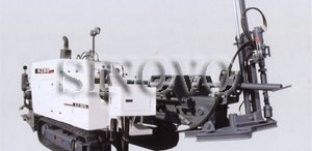

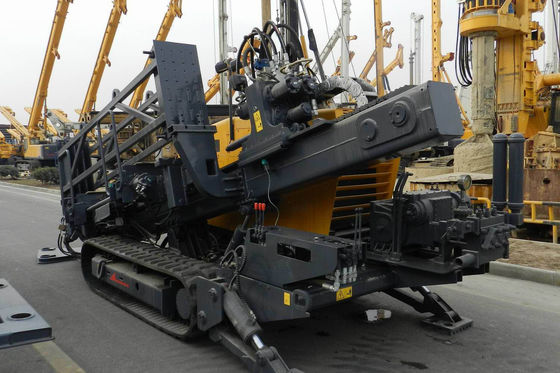

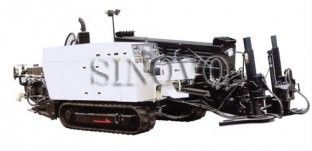

기술설계 기계장치 수평한 방향 드릴링 리그
수평한 방향 훈련 또는 방향 보링은 표면 lauched 드릴링 리그을 이용하여 undergroud 관, 도관 또는 케이블 설치의 방법입니다. 이 방법은 주변 지역에 대한 조금 충격 도랑을 파거나 굴착할 때 실제적이지 않 귀착되고 주로 사용됩니다.
우리는 중국에 있는 직업적인 수평한 방향 교련 제조자입니다. 우리의 수평한 방향 드릴링 리그는 지하 관의 trenchless 평화로운 건축 그리고 보충에서 1 차적으로 이용됩니다. advancedperformance, 고능률 및 사용 용이성의 이점이 있는. 우리의 수평한 방향 교련은 물 배관, 가스 배관, 전기, 원거리 통신, 난방 장치 및 원유 기업의 건축에서 점점 사용됩니다
기술적인 모수
|
모형 |
SHD28 |
SHD32 |
SHD68 |
SHD100 |
|||||
|
|
유로 기준 |
미국. 기준 |
유로 기준 |
미국. 기준 |
유로 기준 |
미국. 기준 |
유로 기준 |
미국. 기준 |
|
|
엔진 힘 |
140 KW |
188hp |
140 KW |
188hp |
250 KW |
335hp |
392 KW |
526hp |
|
|
Max.pullback |
280 KN |
62947lbf |
320KN |
71939lbf |
680 KN |
152870lbf |
1000 KN |
224809lbf |
|
|
최대. 밀기 |
280KN |
62947lbf |
200KN |
44962lbf |
680KN |
152870lbf |
1000KN |
224809lbf |
|
|
(최대) 스핀들 토크 |
10000N.m |
7376lbf.ft |
12000N.m |
8851lbf.ft |
27000N.m |
19914lbf.ft |
55000N.m |
40566lbf.ft |
|
|
스핀들 속도 |
0-120 r/min |
0-120 r/min |
0-140 r/min |
0-140 r/min |
0-100 r/min |
0-100 r/min |
0-80 r/min |
0-80 r/min |
|
|
Backreaming 직경 |
750 mm |
30inch |
800 mm |
31.5inch |
1000 mm |
39.4inch |
1200 mm |
47inch |
|
|
(단 하나) 배관 길이 |
3m |
9.8feet |
3m |
9.8feet |
6m |
19.7feet |
9.6m |
31.5feet |
|
|
배관 diame - ter |
73 mm |
2.9inch |
73 mm |
2.9inch |
102 mm |
4inch |
127 mm |
5inch |
|
|
입장 각 |
10-23° |
10-23° |
10-23° |
10-23° |
10-18° |
10-18° |
10-18° |
10-28° |
|
|
(최대) 진흙 흐름율 |
250 L /min |
55UK 갤런/분 |
320 L /min |
70.4UK 갤런/분 |
600 L /min |
132UK 갤런/분 |
1200 L /min |
264UK 갤런/분 |
|
|
진흙 압력 (최대) |
80 막대기 |
1160psi |
80 막대기 |
1160psi |
100 막대기 |
1450psi |
200 막대기 |
2901psi |
|
|
전반적인 무게 |
12500 kg |
27558lb |
10500kg |
23149lb |
25000 kg |
55116lb |
32000 kg |
70548lb |
|
