제품 상세 정보:
결제 및 배송 조건:
|
| 유형: | 유압 핵심 드릴링 기계 | 모형: | Cr12 |
|---|---|---|---|
| 드릴링 수용량: | BQ 1350M NQ 1050M HQ 720M PQ 470M | 엔진: | Cummins QSB6.7 (EU는 IIIA를 상연합니다) |
| 수송 차원: | 5980×2240×2480mm | 무게: | 8200 Kg |
| 힘: | 153kW (205HP) | 적용 가능한 기업: | 건축 작업 |
| 하이 라이트: | Surface Core Drilling Rig,Hydraulic Core Drilling Rig,1200m Core Drilling Rig |
||
CR12 1200m 충분히 유압 지상 핵심 드릴링 리그 기계
1. 공전 유형 힘 머리는 측에, 핵심 및 접대 및 드는 일을 가지고 가게 쉬운 상쇄될 수 있습니다.

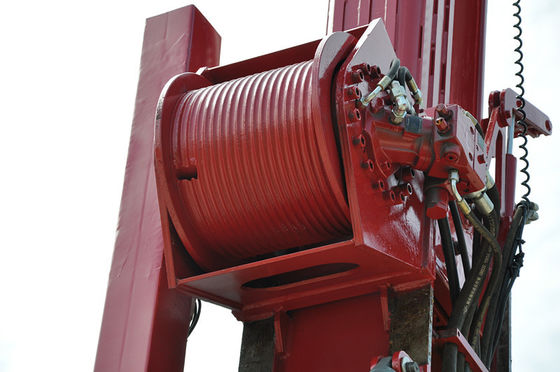

2. 돛대에 주요 윈치의 설치는 응어리를 빼는 교련 의장의 진동을 극소화합니다.
3. 망원경 돛대는 훈련의 신뢰성을 지킵니다. 드릴링 돛대의 밑바닥 끝은 추가 안정성을 제공하는 교련하고 있는 동안 지상 표면을 정박합니다. 수송이 안전 더를 위한 의장의 중심으로 돛대 이동되는 수 있는 동안.
4. 물림쇠와 유압 오프닝 봄 결산 기능을 가진 특허가 주어진 턱은 고장 안전 연산을 확실히 합니다. 봄 죔쇠와 디스크는 클러치 교련 막대를 안전하게 가볍게 칩니다. 액압 실린더에서 직접 구동을 가진 교련 머리는 드릴링 과정 도중 압력 증가 또는 감소로 교련하고 있는 동안 안정성을, 뿐 아니라 압력 규칙에 더 정확한 그리고 믿을 수 있는 지킵니다

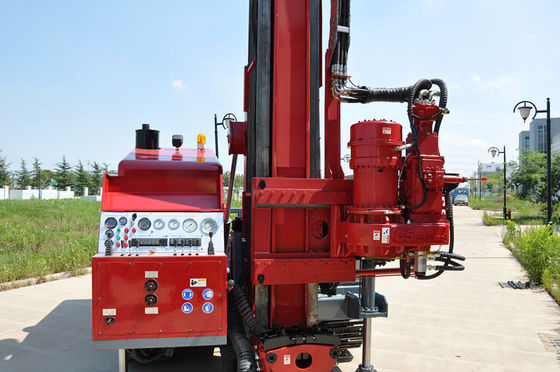

5. 통신수 패널은 통신수에게 추가 안전을 제공하는 비 담합 통제 조이스틱 장비됩니다. 마찰 차단기와 비 담합 호이스트 조이스틱을 가진 교련 그리고 교체 조이스틱은 편익과 안전 작동을 제공합니다. 유압 기름의 저수준을 위한 자동 경보 기능이 있습니다.
실린더를 올리는 6 .DUAL 돛대
돛대를 둘 경우의 증가된 안전을 위한 카운터밸런스 벨브 장비하는.
7. 자가 통신수 창유리
간단한 유압 장치는 운영하고 유지하기 쉽, 상승에 교대 레버는 추가 통신수 안전을 제공합니다.
8. 간단한 유압 DESING
PTO 몬 보조 펌프를 가진 Dired 결합한 유압 펌프는 쉬운 정비를 허용합니다.
9.SOLID 격자 돛대 디자인
엄밀한 디자인은 가장 거친 조건 하에서 조차 우량한 성과 및 신뢰성을 제공합니다.
10. NITRO-CHUCK
유압 열려있는/봄 가까운 기능을 가진 특허가 주어진 질소 가스 봄 턱 고장 안전 연산을 지키기.
| 디젤 엔진 | 모형 | Cummins QSB6.7 (EU는 IIIA를 상연합니다) |
| 진지변환 | 6.7L | |
| 힘 | 153kW (205HP) | |
| 정격 RPM (공장 조정) | 2000rpm | |
| 드릴링 수용량 | BQ | 1350 m |
| NQ | 1050 m | |
| HQ | 720 m | |
| PQ | 470 m | |
| 교련 머리 | 교체 모터 |
2단 변속 유압 모터 독일의 Rexroth |
| RPM | 3개의 교대 단계 더 적은 변화 0-1250 분당 회전수 | |
| 비율 |
제 8.276:1 제 2 4.164:1 제 3 1:1 |
|
| 유압 물림쇠 (PQ) |
유압으로, 죄는 원판 봄 열려, 일반적으로 C가 유형을 닫았습니다 228000 N의 축 보유 용량 |
|
| 최대. 토크 | 4750 N·m | |
| 직경을 붙드십시오 | 121 mm | |
| 최대. 스핀들의 드는 수용량 | 220 kN | |
| 최대. 먹이는 힘 | 110 kN | |
|
1 차적인 펌프
|
유압 펌프: 회전 장치의 몰기를 위한 축 피스톤 변하기 쉬운 진지변환 세겹 펌프, 윈치 진흙 펌프 & 수평하게 하기 잭. 짐이 체계를 느끼기 상태에서. |
생산자: 덴마크의 Danfoss 제 펌프: 31.5MPa에 260LPM 제 2 펌프: 28MPa에 130LPM 제 3 펌프: 28MPa에 130 LPM |
| 유압 탱크 | 수용량 | 420 L (111의 미국 갤런) |
| 주요 호이스트의 수용량 | 게양 속도 (단 하나 철사) | 0-80m/min (벌거벗은 드럼) |
| 게양 힘 (단 하나 철사) | 800kN | |
| 철강선 직경 | 22 mm (0.86 인치) | |
| 철강선 길이 | 45 m | |
| 유선 전화 호이스트의 수용량 | 게양 힘 (단 하나 철사) | 15 kN (3372 lbf) (벌거벗은 드럼) |
| 철강선 직경 | 6개 mm (0.24 인치) | |
| 철강선 길이 | 1600 m | |
| 돛대 | 돛대 고도 | 9.5 m |
| 각을 조정하는 돛대 | 0°-90° | |
| 드릴링 각 |
수평한에 아래로 90ºvertical 떨어져 45º |
|
| 먹이는 치기 | 3650 mm | |
| 공전 치기 | 1500 mm | |
| 급식 잡아당기기 | 18000kg | |
| 급식 돌격 | 7500kg | |
| 막대 잡아당기기 | 3m 또는 6m (9.84feet 또는 19.68feet) | |
| 진흙 펌프 | 유형 | 보답 펌프 세겹 플런저 |
| 모형 | BW250 | |
| 치기 | 110mm (4.3 인치) | |
| 산출 양 | 250,180,122 L /min | |
| 출력 압력 | 5.0, 6.0, 8.0 Mpa | |
| 발 죔쇠 | 범위를 죄기 |
55.5-118 mm 구멍 Ф165mm를 통해서 |
| 다른 사람 | 무게 | 8200 Kg |
| 수송 차원 (L × W ×H) | 5980×2240×2480mm | |

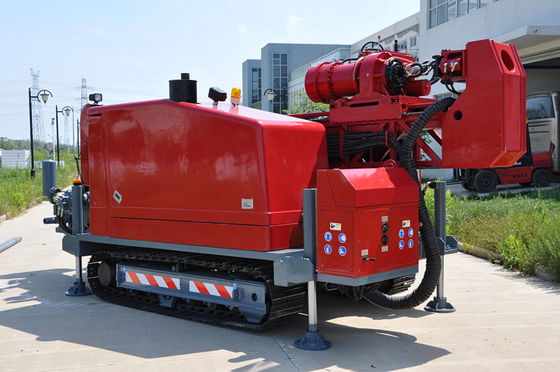

| 수송 방법 | 강철 크롤러 |
