제품 상세 정보:
결제 및 배송 조건:
|
| 묘사: | 유압 핵심 드릴링 기계 | 모형: | HYDX -4 |
|---|---|---|---|
| 유형: | 크롤러 유형 Plaform 유형 트레일러 유형 | 힘: | 145kw |
| Dimession: | 6250*2220*2500mm | 무게: | 12500kg |
| 머드 펌프: | BW250 | 속도: | 1900rpm |
| 하이 라이트: | Crawler Type Core Drill Rigs,Plaform Type Core Drilling Rig,Trailer Type Core Drilling Machine |
||

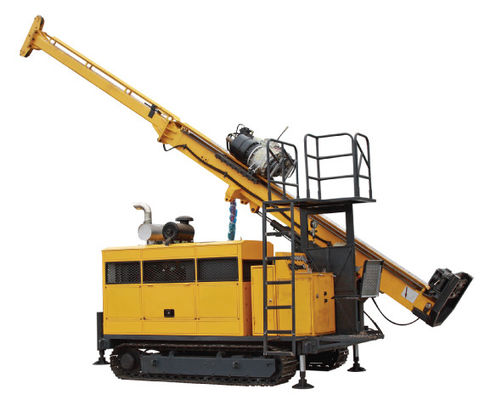

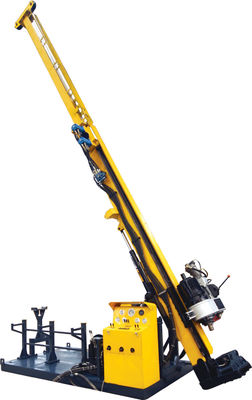

HYDX -4 145kw 크롤러 유형 Plaform 유형 핵심 드릴링 리그
가득 차있는 유압 및 회전 장치의 HYDX-4 유압 핵심 드릴링 리그는 응어리를 빼는 유선 전화의 기술을, 입니다 계속 세계에 있는 개발한 군에서 탐광하는 단단한 광물 매장물을 위한 지배적인 유형 의장 채택했습니다. 또한 중국에 있는 드릴링 기술 그리고 드릴링 장비의 발전 방향입니다.
유압 지질 교련 의장의 이 유형은 수입한 제품을 대용할 수 있었습니다. 그것은 지질학, 야금술, 석탄, 석유, 천연 가스, 지하수 및 다른 기업의 탐험 그리고 탐광에 적용될 수 있었습니다.
HYDX-4 유압 핵심 드릴링 리그는 펌프를 모는 직권 전동기 장비됩니다. 회전 장치의 먹이고 드는 것은 직접 3.5m (11.5 피트) 치기와 더불어, 미는 실린더의 구조에서 몹니다.
스핀들의 교체는 싱글 엔진에 의해 몹니다. 그것에는 속도의 범위의 4개의 기계적인 교대가 있고, 속도는 steeples 변화로 유압으로 조정될 수 있었습니다. 유압 지질 교련 의장은 구조에서 간단합니다.
transference를 위해 가볍고 쉽습니다; 돛대에는 미끄러지고는 그리고 애처로운 배경의 기능이 있습니다; 스핀들은 액압 실린더로 들고 낮췄습니다; 그것은 수송과 강제격리수용을 위해 접힐 수 있었습니다. 스핀들 구멍은 대직경에 있습니다.
Ⅱ. 주요 모수
1 차적인 펌프 유선 전화 호이스트 발 죔쇠의 주요 수용량의 유압 탱크 수용량 다른 사람
| HYDX-4 유압 핵심 드릴링 리그의 디젤 엔진 | 모형 | 터보로 충전된 Cummins 6BTA5.9-C180 (와 냉각되는 책임 물) |
| 진지변환 | 5.9L (1.56 미국 갤런) | |
| 힘 | 132Kw (180HP) | |
| 정격 RPM (공장 조정) | 2200rpm | |
| 유압 지질 교련 의장의 드릴링 수용량 | BQ 유압 핵심 드릴링 리그 | 1000m (3280feet) |
| NQ 유압 핵심 드릴링 리그 | 700m (2296 피트) | |
| HQ 지질 교련 의장 | 500m (1640 피트) | |
| PQ 유압 지질 교련 의장 | 300m (984 피트) | |
| 교체 모터 | 유압 모터 변하기 쉬운 제작자: SAUER-DANFOSS | |
| RPM | 4개의 교대 Steeples 변화 0-1100 분당 회전수 | |
| 비율 | 제 14.422:1 제 2 8.171:1 제 3 4.519:1 제 4 2.652:1 | |
| 교련 맨 위 HYDX-4 유압 핵심 드릴링 리그 | 맨 위 오프너 | 선회 작풍, 움직여지는 설명서 |
| 유압 물림쇠 (PQ) | 유압으로, 죄는 원판 봄 여는, 일반적으로 C 닫히는 유형 축 222 400 N의 보유 용량 | |
| 최대. 토크 유압 지질 교련 의장 | 3700 N·m (2727 lbf·ft) | |
| 직경을 붙드십시오 | 121 mm (4.76 인치) | |
| 최대. 스핀들의 드는 수용량 | 150 kN (33720 lbf) | |
| 최대. 먹이는 힘 HYDX-4 유압 핵심 드릴링 리그 | 60 kN (13480 lbf) | |
| 유압 펌프 회전 장치의 몰기를 위한 축 피스톤 변하기 쉬운 진지변환 세겹 펌프, 윈치 진흙 펌프 & 수평하게 하기 잭. 짐이 체계를 느끼기 상태에서. | 제작자: DANFOSS 제 펌프: 31.5MPa 제 2 펌프에 148LPM: 28MPa 제 3 펌프에 120LPM: 16MPa에 50 LPM | |
| 수용량 HYDX-4 유압 핵심 드릴링 리그 | 310 L (82의 미국 갤런) | |
| 게양 힘 (단 하나 철사) | 57kN (12814 lbf) (벌거벗은 드럼) | |
| 게양 속도 (단 하나 철사) | 38-70m/min (벌거벗은 드럼) | |
| 호이스트 유압 지질 교련 의장 | 철강선 직경 | 18 mm (0.71 인치) |
| 철강선 길이 | 50 m (164 피트) | |
| 게양 힘 (단 하나 철사) | 1200 Kg (2646 lb) (벌거벗은 드럼) | |
| 게양 속도 (단 하나 철사) | 60-90m/min (벌거벗은 드럼) | |
| 철강선 직경 | 5.3 mm (0.2 인치) | |
| 철강선 길이 | 1000 m (3280 피트) | |
| 돛대 고도 | 9.6 m (31.49 피트) | |
| 각을 조정하는 돛대 | 0°-90° | |
| 드릴링 각 | 수평한에 아래로 90ºvertical 떨어져 45º | |
| 급식 잡아당기기 | 15000kg (33075 lb) | |
| 돛대 | 급식 돌격 | 6000kg (13230 lb) |
| 막대 잡아당기기 | 3m 또는 6m (9.84feet 또는 19.68feet) | |
| 먹이는 치기 | 3500 mm (137.80 인치) | |
| 공전 치기 | 600 mm (23.62 인치) | |
| 유형 | 보답 펌프 세겹 플런저 | |
| 진흙 펌프 | 모형 | BW160/10 |
| 치기 | 70mm (2.76 인치) | |
| 출력 압력 | 2.5, 4.0, 6.5, 10.0 Mpa (363, 580, 943, 1450 psi) | |
| 범위를 죄기 | 구멍 Ф154mm (6.06 인치)를 통해서 55.5-110 mm (2.19-4.33 인치) | |
| 무게 (플랫폼 유형) | 9300 Kg (20506 lb) | |
| 다른 사람 | 차원 (L×W×H) | 5100×2200×2650mm (200×86.6×104.3 인치) |
| 수송 방법 | 크롤러 |
