제품 이름: | 가득 차있는 유압 핵심 드릴링 리그 | Max.drilling 길이: | 600m |
---|---|---|---|
전반적인 차원: | 8500*2400*2900mm | 사용법: | 기술설계 지질학 수사, 지진 탐험 교련 및 우물 훈련, 제트기 훈련 driling, 닻 공기 상황 훈련, 더미 구멍 훈련 |
드릴링 각: | 60°-90° | 넓게 크롤러: | 2400mm |
하이 라이트: | Rock Core Drilling Machine,600m Hydraulic Rig Machine,Concrete Core Drilling Machine |

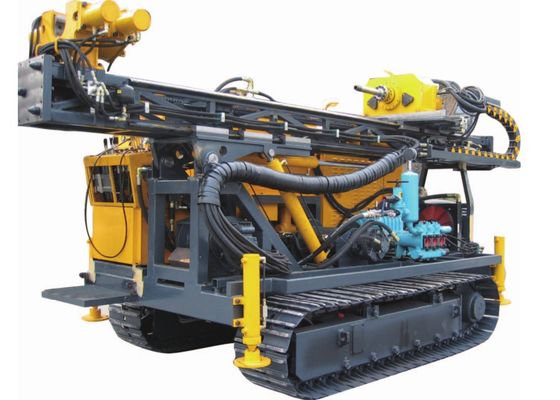

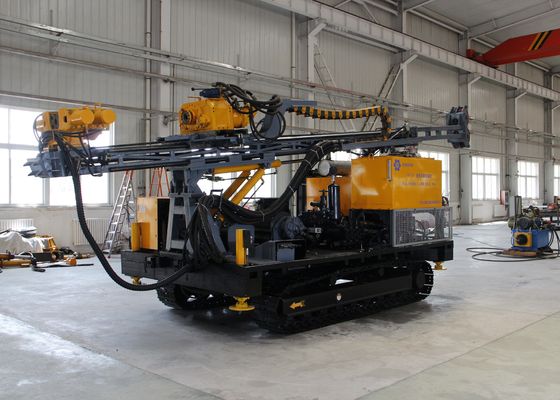

600m 드릴링 길이 Ydl-2b 바위 핵심 드릴링 기계
유압 충분히 YDL-2B는 철사 선 호이스트로 driling 다이아몬드 조금을 위해 드릴링 리그가 크롤러를 거치한 교체 머리 단위 핵심을 몰아서 주로 사용됩니다. 그것은 체계와 유압 장치를 붙드는 교체 단위 막대의 외국 선진 기술을 채택했습니다.
단단한 침대의 다이아몬드 조금 훈련 그리고 탄화물에 의하여 물린 driling를 위해 적당합니다. 그것은 또한 탐구 교련에서 그리고 기초 또는 더미 구멍 훈련 그리고 driling 작은 우물 사용될 수 있습니다.
신청 범위
그것은 기술설계 지질학 수사, 지진 탐험 교련 및 우물 훈련, 제트기 훈련 driling, 닻 공기 상황 훈련, 더미 구멍 훈련 사용될 수 있습니다.
주요 특징
(1) 교체 단위 (유압 모는 교체 머리)는 프랑스 기술을 채택했습니다. 기계적인 작풍에 의하여 이중 유압 모터 및 바뀐 속도에 의하여 드라이브이었습니다. 그것에는 저속에 광범위 속도 및 높은 토크가 있습니다. 그것은 또한 모터 여러가지 diffierent 프로젝트 건축 및 드릴링 과정을 만족시킬 수 있습니다.
(2) 교체 단위에는 뻣뻣함 스핀들 전송이 더 정확하게 있고 꾸준히 달려서, 깊은 훈련에 있는 moreadvantages가 있습니다
(3) 최대 스핀들 속도는 토크 432N를 가진 1175rpm입니다. m, 그래서 깊은 훈련을 위해 적당합니다
(4) 먹이고는 및 드는 체계 사용 사슬을 모는 단 하나 액압 실린더. 그것에는 긴 먹이는 거리 특성이 있습니다, 그래서 긴 바위 핵심 훈련 과정에 쉽습니다.
(5) 유압 모는 머리는 드릴 구멍을 떠날 수 있고, 죔쇠 기계 체계, 나사를 빼 기계 체계 및 막대 보조 기계도 동반합니다, 그래서 바위 핵심 훈련을 위해 편리한 것 가져옵니다.
(6) 의장에는 높은 드는 속도, 그것이 보조 시간을 줄일 수 있습니다 있습니다. 구멍을 세척하고 의장 효율성을 개량하는 것은 쉽습니다.
(7) 돛대에 V 작풍 궤도는 최고 유압 머리와 돛대 사이 충분한 단단함을 확인할 수 있고 높은 회전 속도로 안정성을 줍니다.
(8) 주요 윈치는 미국, 일 안정성 및 브레이크 reliabilit에서 BRADEN 윈치를 채택했습니다
(9) 철사 선 윈치는 보조 시간을 절약한 빈 드럼에 최고 속도 205m/min에 얻을 수 있습니다.
(10) 의장에는 죔쇠 기계 및 나사를 빼 기계가 있습니다, 그래서 편리합니다를 위해 나사를 빼고 막대의 줄입니다 일 강렬을.
(11) 의장은 스핀들 속도계 장비하고 드릴링 깊은 계기, drlling 자료를 선택하는 것이 편리합니다.
(12) 의장은 배압 균형 막대를 무겁게 하기 위하여 체계를 채택했습니다. 고객은 밑바닥 구멍에 편리하게 드릴링 압력을 얻고 조금 생활을 증가할 수 있습니다.

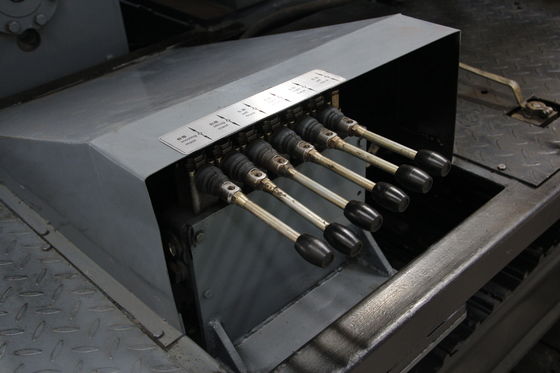

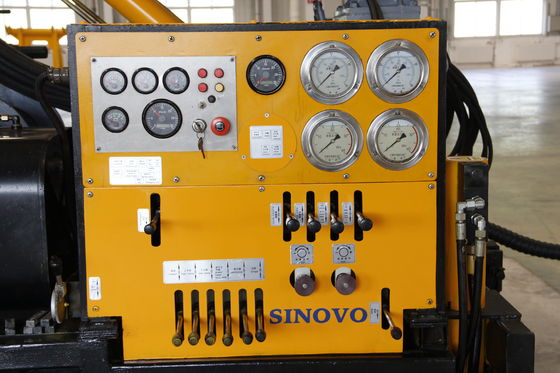

(13) 유압 장치는 유압 벨브에 의하여 믿을 수 있습니다, 진흙 펌프 통제. 손잡이의 모든 종류는 통제 세트에 농축물입니다, 그래서 driling 사건을 해결하는 것이 편리합니다.
(14)는 크롤러를 거치하고 운동을 더 안전하고 그리고 쉽게 만드는 의장이 쉽게 이동할 수 있는 전자 손잡이 통제, 외부 손잡이를 연결할 수 있습니다.
YDL-2B 기술 명세 | |||
기본적인 모수 | 드릴링 깊이 | Ф56mm (BQ) | 1500m |
Ф71mm (NQ) | 1200m | ||
Ф89mm (HQ) | 800m | ||
Ф114mm (PQ) | 600m | ||
드릴링 각 | 60°-90° | ||
전반적인 차원 | 8500*2400*2900mm | ||
총 무게 | 13000kg | ||
교체 단위 (A2F180 모터를 가진 이중 유압 모터 그리고 기계적인 변화 속도) | 토크 | 1175rpm | 432Nm |
823rpm | 785Nm | ||
587rpm | 864Nm | ||
319rpm | 2027Nm | ||
227rpm | 2230Nm | ||
159rpm | 4054Nm | ||
114rpm | 4460Nm | ||
유압 모는 머리 먹이는 거리 | 3500mm | ||
먹이는 체계 사슬을 모는 단 하나 액압 실린더 | 양력 | 120KN | |
먹이는 힘 | 60KN | ||
드는 속도 | 0-4m/min | ||
급속한 드는 속도 | 29m/min | ||
먹이는 속도 | 0-8m/min | ||
급류 먹이는 고속 | 58m/min | ||
돛대 운동 | 돛대 움직임 거리 | 1000mm | |
실린더 양력 | 100KN | ||
실린더 먹이는 힘 | 70KN | ||
막대 홀더 | 보유의 범위 | 50-200mm | |
힘을 붙들기 | 120KN | ||
기계 체계의 나사를 빼십시오 | 토크의 나사를 빼십시오 | 8000Nm | |
주요 윈치 | 드는 속도 | 46m/min | |
양력 단 하나 밧줄 | 55KN | ||
밧줄의 직경 | 16mm | ||
연 | 40m | ||
이차 윈치 (W125) | 드는 속도 | 205m/min | |
양력 단 하나 밧줄 | 10KN | ||
밧줄의 직경 | 5mm | ||
연 | 1200m | ||

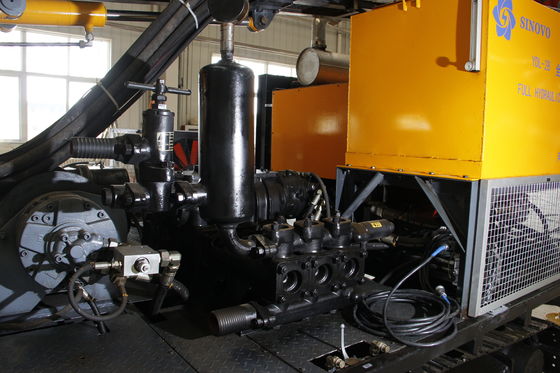

진흙 펌프 (피스톤 펌프를 보답하는 3 실린더) | 모형 | BW-250A | |
거리 | 100mm | ||
실린더 직경 | 80mm | ||
양 | 250,145,90,52L/min | ||
압력 | 2.5, 4.5, 6.0, 6.0MPa | ||
유압 믹서 | 유압 모터에 의해 파생하는 | ||

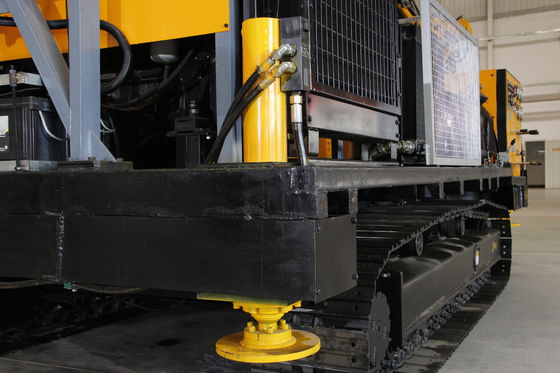

지원 잭 | 4개의 유압 지원 잭 | ||
엔진 (디젤 엔진 Cummins) | 모형 | 6BTA5.9-C180 | |
힘/속도 | 132KW/2200rpm | ||
크롤러 | 넓게 | 2400mm | |
Max.transit 경사지는 각 | 25° | ||
Max.loading | 15000kg |
